Система улучшения и архивирования изображения Y.IMAGE 2500 D с плоскопанельным детектором Y.Panel XRD0822 HDR
YXLON использует аббревиатуру HDR для своей технологии, названной Highly Dynamic Radioscopy (высокодинамичная радиоскопия). В отличие от усилителей изображения, высокий динамический диапазон системы отображения гарантирует контроль материала переменной толщины без необходимости постоянной настройки рентгеновских параметров.
Достичь хорошего результата можно только сочетанием высокодинамичного отображения с рядом улучшающих процедур в "живом", т.е. подвижном, изображении. Все операции по обработке такого изображения требуют низкого уровня шумов, что получается при применении плоскопанельного детектора с мощной рентгеновской трубкой.
При работе с HDR-Inspect пользователь видит деталь, будто сделанную из стекла, причем специальный регулятор - "движок" позволяет менять степень фильтрации для достижения наилучшей видимости дефектов.
Исходное изображение Средний фильтр Сильный фильтр

HDR-Inspect в комплекте с плоскопанельным детектором это:
Больше информации о дефектах: Оператор видит пространственное расположение дефекта при перемещении объекта в рентгеновских лучах.
Повышенная производительность: Быстрый контроль благодаря стекловидному отображению объекта с хорошо видимыми дефектами.
Не нужно подстраивать параметры излучения для исследования объектов различной толщины.
Повышенная чувствительность: Высокое отношение контраст-шум при сочетании плоскопанельного детектора с таким ПО обеспечивает выявление малейших дефектов, не видных с усилителем изображения.

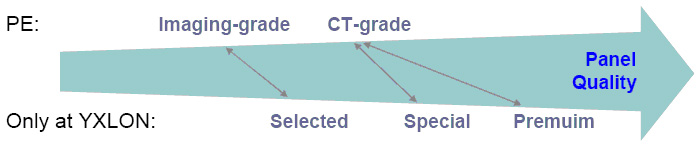

Perkin Elmer эксклюзивно для YXLON поставляет детекторы качества Selected, Special и Premium, отобранные по собственной спецификации YXLON, которая жестче, чем у самого производителя.

YXLON не применяет детекторы с выгорающими сцинтилляторами на основе CsJ и использует собственные кожухи детекторов с радиационной защитой электроники (свинец и вольфрам) и механической защитой входного экрана. Множество поставленных круглосуточной работающих систем подтверждают долговечность применяемых детекторов и техники YXLON в целом.

Основные характеристики:
Число активных точек: 1000 * 1000
Шаг: 200 мкм
Макс. частота кадров: 30 (50) кадров/сек с шагом 400 мкм
15 (30) кадров/сек с шагом 200 мкм
А/Ц преобразование: 14 (16) бит










Программные функции:
Удобная управляемая через меню многоточечная калибровка смещения, усиления и нелинейности детектора
Настраиваемая гамма-коррекция для различных материалов
Автоматическое нормирование уровня серого и удобное преобразование 16 бит в 8
Сохранение нормирования уровня серого для изображения
Текущее обновление значений серого в живом изображении, например, при изменении интенсивности рентгеновского излучения
Увеличение c межточечной интерполяцией (Yxlon Optimized Zoom)
Сохранение 8 или 16-битных изображений на жесткий или компакт-диск; имя в стандарте Windows (до 256 знаков); возможно автоматическое наименование файлов
Настройка выходного сигнала по индивидуальным требованиям оператора.
Функция области интереса (ОИ), к которой могут быть отдельно применены Фильтрация, Сохранение, Печать, Гистограмма, Нормирование
Подавление шумов интегрированием
Функция 'Shift&Sub'
Фильтрующие функции (могут быть привязаны к любой F-клавише клавиатуры)
Негативное представление изображения
Графическая и текстовая маркировка дефектных участков
Калибровка и измерение длины и площади с выбором единиц измерения
Арифметическая связь 2 изображений, включая мин./макс. значения
Улучшение изображения нормализацией
Пороговая бинаризация
Распределение серого (Гистограмма) для всего изображения и ОИ
Линейный профиль значений серого
Дисплей Многодокументного интерфейса
Запись макросов функций обработки изображения
Экспорт радиоскопического изображения (обработанного или необработанного) в текстовые программы через clipboard (только 8-битные изображения)
Печать всего изображения или ОИ на принтер
Управление через YXLON NC-Контроллер PXM.2500

Дополнительные функции Y.IMAGE 3500
Эти дополнительные функции IMAGE 3500 разработаны для выполнения требований, предъявляемых для замены пленки, в частности ASTM E2737.
• Формат Multi – TIFF гарантирует, что оператор не может изменять изображения, а только добавлять их к файлу Multi-Tiff. Использование этого формата также делает удобным совместное хранение нескольких изображений.
• Сохранение файлов в формате DICONDE
• Автоматическое не зависящее от оператора измерение пространственного разрешения по дуплексному проволочному платиновому эталону EN 462-5
• Автоматическое не зависящее от оператора измерение контрастной чувствительности по отверстиям 1Т и 2T эталона ASTM E1025/E1742
• Окно статистики для измерения и архивирования распределения уровня серого в изображении с анализом до 7 свободно задаваемых зон
• Калибровка детектора, например, для разных энергий и материалов с возможностью сохранения и вызова
• Отчет об оценке системы для оценки или подтверждения качества изображения. Автоматическое сохранение экранной копии окна отчета.
• Администрирование оператора для квалификации и подтверждения
• Вызов собственной документации оператора (например, рабочих инструкций в формате PDF) через интерфейс программы

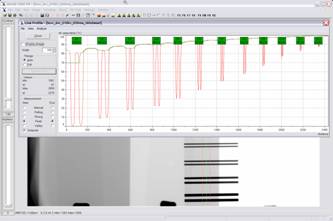

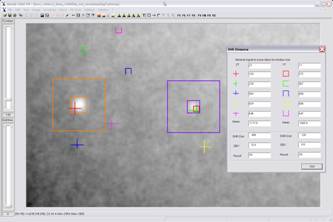

Тест на контрастную чувствительность дает оператору независимую информацию о видимости отверстия 1T эталона качества изображения ASTM 1742 / 1025. Разрешающая способность определяется по анализу линейного профиля дуплексного эталона согласно стандарту EN 462-5.

Y.IMAGE3500 удовлетворяет строгим требованиям BSS7044 Boeing и NADCAP благодаря своей способности проводить не зависящую от оператора оценку системы для постоянного обеспечения качества изображения.
Оценка системы может проводиться в начале смены для проверки и документирования пространственного разрешения, видимости деталей и отношения сигнал-шум изображения.

Объем поставки

- Комплект плоскопанельного детектора Y.Panel 0822-14 HDR selected;
- Системный блок ПК IMAGE 3500-DD с установленным ПО;
- 24" TFT-монитор Y.T24CD-01, 1920*1200
