Серия установок PBM


Серия PBM начинается с новой установки PBM-4 с рабочим диапазоном зажима от ½ до 4 дюймов (20 – 116 мм внешнего диаметра).
Число в названии модели установки означает максимальный диаметр (в дюймах) трубы, закрепляемой в зажиме данной установки.
Например, PBM-16 имеет рабочий диапазон зажима до 16 дюймов (410мм). Техническое описание моделей установок PBM представлено в таблицах:


ПАРАМЕТРЫ
РВМ-4
РВМ-6
РВМ-12
РВМ-16
РВМ-24
РВМ-30
Зажим, диаметры (мм)
20 – 116
46 – 180
60 – 330
80 – 410
215 – 620
215 – 780
Зажим, диаметры (дюймы)
½” – 4”
1½” – 6”
2” – 12”
3” – 16”
8” – 24”
8” – 30”
Диаметры обработки (мм)
10 – 116
30 – 180
40 – 330
60 – 410
170 – 620
170 – 780
Напряжение питания (В)
400V – 3Ph – 50Hz
400V – 3Ph – 50Hz
400V – 3Ph – 50Hz
400V – 3Ph – 50Hz
400V – 3Ph – 50Hz
400V – 3Ph – 50Hz
Мощность электродвигателя (кВт)
2,6 / 3,2
4,5 / 5,5
4,5 / 5,5
4,5 / 5,5
15
18,5
Тип зажима
призменный
призменный
призменный
призменный
призменный
призменный
Привод зажима
ручной
ручной
ручной
ручной
электрический
электрический
Режущий инструмент
карбидные вкладыши
карбидные вкладыши
карбидные вкладыши
карбидные вкладыши
карбидные вкладыши
карбидные вкладыши
Макс.толщина стенки трубы (мм)
13 (за 1 проход)
25 (за 1 проход)
25 (за 1 проход)
20 (за 1 проход)
35 (за 1 проход)
35 (за 1 проход)
Привод подачи
ручной
ручной
ручной
ручной
электрический
электрический
Ход подачи (мм)
100
100
100
100
100
100
Скорость (об/мин) при 50 Гц
96 и 195
48 и 96
36, 48, 72 и 96
36, 48, 72 и 96
25, 38 и 50
20, 40 и 70
Габариты (ДхШхВ)
900 х 740 х 1300
1300 х 900 х 1450
1400 х 1100 х 1800
1400 х 1100 х 1900
3000 х 2300 х 1800
3500 х 2400 х 1800
Вес (кг)
700
1250
2200
2250
11000
12000


ОПЦИИ
РВМ-4
РВМ-6
РВМ-12
РВМ-16
РВМ-24
РВМ-30
Электрозажим
стандарт
стандарт
Электропривод подачи
стандарт
стандарт
Электрический стопор трубы
Полуавтомат
Встроенная помпа СОЖ
стандарт
стандарт
стандарт
стандарт
стандарт
стандарт
Смазка масляным туманом
-
-
-
-
Копир-система
-
-
Рольганг TRB
Контракт на пусконаладку


ПРОСТОТА


Труба закрепляется в надёжный призматический зажим. Нет необходимости в дополнительных деталях для различных диаметров. Такой зажим подходит для всех труб в рабочем диапазоне станка. Подачу можно легко регулировать с помощью большого ручного колеса или электропривода (опция).

ТОЧНОСТЬ

Надежная и жесткая конструкция установки, наряду с тяжелыми направляющими делает установки серии PBM одними из самых стабильных и точных станков на рынке. Данное качество заметно облегчает процесс сварки, особенно при использовании сварочных роботов.

СКОРОСТЬ

Призматический зажим и уникальная конструкция сменных твердосплавных пластин позволяют не тратить время на настройку. Минимальное количество ручных операций и простое управление установкой снижают время обработки до абсолютного минимума. Приведенная ниже таблица показывает примеры времени обработки на различных установках серии PBM.


Результаты указаны для подготовки кромки трубы под 30 град.:


Диамерт трубы, дюйм (мм)
Толщина стенки (мм)
Материал
Приблизительное время обработки
4” (114,3)
6
St 37
15 сек
6” (168,3)
12
St 37
30 сек
6” (168,3)
25
St 37
2 мин
10” (168,3)
19
Duplex нерж.сталь
2 мин
12” (168,3)
12
Duplex нерж.сталь
1 мин
16” (168,3)
13
St 37
45 сек
20” (168,3)
20
Duplex нерж.сталь
1 мин
24” (168,3)
25
Duplex нерж.сталь
90 сек

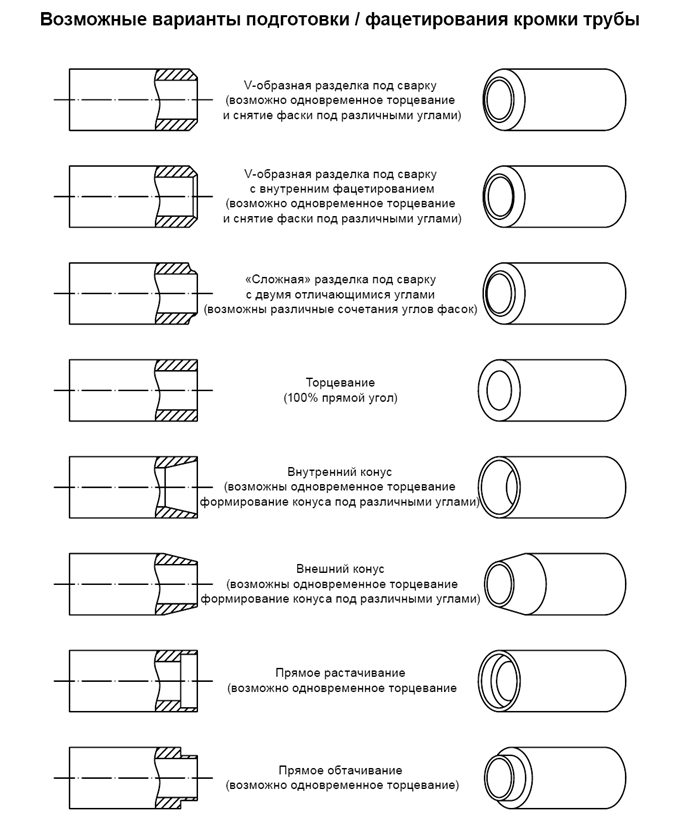

Показанные примеры обработки кромки трубы – всего лишь несколько вариантов из огромного числа возможных.


Планшайба станков серии PBM имеет четыре паза под резцы. Комбинируя различные твердосплавные пластины (для различных видов обработки), можно настроить установку под любую форму торца трубы.
