Микрофокусные рентгеновские аппараты FXE


отправить запрос

Скачать описание

Николай Никитин
менеджер отдела рентгеновского оборудования: консультации, подготовка коммерческих предложений и контрактов.
E-mail: nikitin@ndt-is.ru


микрофокусные рентгеновские трубки YXLON

  • Передовая технология получения высококачественных изображений
  • Получение изображений с высоким контрастом и детализацией
  • Большое увеличение при высокой мощности
  • Простота в эксплуатации, безопасность управления
  • Высокая стабильность


Микрофокусные рентгеновские аппараты FXE являются мощным инструментом для 2D и 3D неразрушающего контроля материалов. Благодаря модульной конструкции и широкому выбору опций 160 кВ и 225 кВ микрофокусные рентгеновские системы могут решить практически любые задачи контроля.

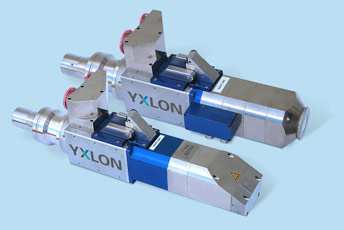

двухголовочная микроофкусная рентгеновская трубка Трубки прострельного типа, использующие мишень высокой мощности позволяют производить тщательное исследование материалов с низким контрастом или высокими поглощающими свойствами. Направленные трубки отличаются сочетанием высокой мощности с высоким разрешением. Преимущества обеих технологий сочетаются в TwinHead микрофокусных рентгеновских трубках. Благодаря открытой конструкции трубки, аппараты удобны в обслуживании и имеют практически неограниченный срок службы.

Уникальная запатентованная технология TXI (True X-ray Intensity) и автоматическая калибровка трубки гарантируют продолжительную высокую стабильность работы. Микрофокусные трубки FXE лежат в основе всех эффективных решений YXLON: от компактных рентгеновских систем с собственной защитной кабиной до рентгеновских камер и кабинетов.

Конфигурация и технические данные

Особенности микрофокусной трубки
Запатентованная технология TXI - реальная рентгеновская интенсивность, позволяющая получать неизменное качество изображения вне зависимости от скачков параметров рентгеновского источника
Простая замена различных типов мишеней
Набор библиотек для управления рентгеновским аппаратом с возможностью встраивания в ПО заказчика
Автоматическая и ручная центровка луча
Функция Warm-up для управления мощностью непрерывного излучения
Программа автозапуска, включающая управление мощностью непрерывного излучения, автоматическую оптимизацию тока накала и автоцентровку

Режимы работы трубки
Микрофокусная микрофокусный режим
Мультифокусная нанофокусный режим
микрофокусный режим
режим высокой мощности

Условия эксплуатации
Диапазон температур 15° до 25° C
Относительная влажность макс. 80%,
без конденсата
Питание 380/220 V ±10%, 50/60Гц
Базовая комплектация рентгеновского аппарата
Открытая микрофокусная трубка
Высоковольтный генератор
Вакуумная система
Блок управления на платах
Программное обеспечение FXE Control
Набор соединительных кабелей

Опции
19" стойка для установки плат управления
Комплект кабелей 3 м, 5 м, др. по запросу

Опции для рентгеновской трубки
Мишень высокой мощности
Мишень высокого разрешения
Коническая мишень
Коллиматор стандартный
Коллиматор для конической мишени
Дополнительный набор катодов

Опции для обработки изображений
Рабочая станция (Windows XP)
Набор ПО Y.FGUI Basic (контраст, размытие, усреднение , дата, время и др.)
Набор ПО Y.FGUI Extended  (анализ BGA, Подсчет пустот, запись в формате  AVI)


Область применения микрофокусных рентгеновских аппаратов YXLON
применение микрофокусных рентгеновских аппаратов в электронной промышленности применение микрофокусных рентгеновских аппаратов в аэрокосмической промышленности
Электронная промышленность
• Паяные соединения (PCB)
• Массивы BGA, интегральные схемы (IC)
и соединительные выводы
• полупроводниковые приборы и соединения
• активные и пассивные электронные сборки

Аэрокосмическая промышленность
• Сварные швы трубопроводов
• Лопатки турбин и лопасти
• Электронные сборки
• Небольшие титановые и алюминиевые отливки
применение микрофокусных рентгеновских аппаратов в автомобильной промышленности результаты компьютерной томографии при использовании микрофокусных рентгеновских аппаратов
Автомобильная промышленность
• Датчики, реле, предохранители, катушки
• Микро-системы и корпусированные компоненты
• Микроэлектронные механические системы (MEMS, MOEMS)
• Кабели, жгуты, пластики, штекеры и соединители
• Алюминиевые отливки
Компьютерная томография
• Исследование любых материалов таких как пластик,
   керамика, сталь, легкий металл и др.
• Электронные компоненты
• Отливки
• Микросборки

TXI – система контроля интенсивности рентгеновского излучения
• Мгновенная стабилизация рентгеновского излучения после автостарта
• Постоянный контроль интенсивности рентгеновского излучения
• Стабильное качество рентгеновского изображения

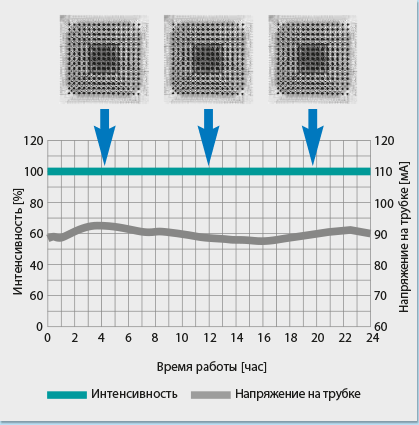

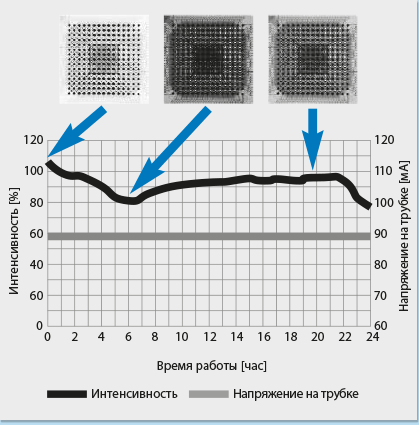

рентгеновское изображение без контроля интенсивности излучения рентгеновское изображение с контролем интенсивности излучения

Технические характеристики
Модель Тип Режим Напряжение кВ, макс. Ток мА, макс Мощность трубки, Вт Мощность на мишени, Вт мин. фокусное расстояние, мм мин. фокусное пятно, мкм распознавание объектов, мкм
FXE-160.45 направленная микрофокус 160 1,0 160 100 6,75 < 6 < 3
FXE-160.48 направленная мультифокус 160 3,0 320 280 6,75 < 6 < 3
FXE-160.50 прострельная микрофокус 160 1,0 64 15 0,25 < 4 < 1
FXE-160.51 прострельная мультифокус 160 1,0 64 15 0,25 < 2 < 0,5
FXE-160.99
TwinHead
прострельная мультифокус 160 1,0 64 15 0,25 < 2 < 0,5
направленная мультифокус 160 3,0 320 280 6,75 < 6 < 3

FXE-225.45 направленная микрофокус 225 1,0 225 100 6,75 < 6 < 3
FXE-225.48 направленная мультифокус 225 3,0 320 280 6,75 < 6 < 3
FXE-225.50 прострельная микрофокус 225 1,0 64 15 0,25 < 4 < 1
FXE-225.51 прострельная мультифокус 225 1,0 64 15 0,25 < 2 < 0,5
FXE-225.99
TwinHead
направленная мультифокус 225 1,0 64 15 0,25 < 2 < 0,5
прострельная мультифокус 225 3,0 320 280 6,75 < 6 < 3

TwinHead микрофокусные трубки сочетают преимущества обеих технологий – направленных трубок и трубок прострельного типа и могут легко изменять тип заданной конфигурации.
